Räjähdyksen eristysventtiili

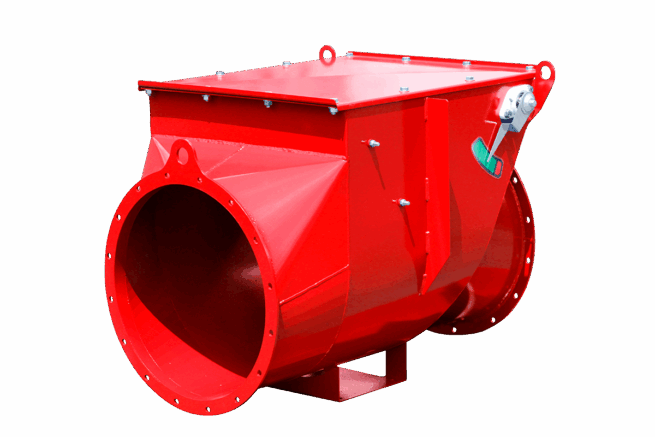

Räjähdyksen eristysventtiili, VigiFLAP

STIF:ltä pölyräjähdyksen eristämiseen putkistossa VigiFLAP venttiili.
Jos laitteessa tapahtuu räjähdys, VigiFLAP räjähdyksen eristysventtiili eristää räjähdyksen etenemisen putkistossa. Se on ns. takaiskuventtiili räjähdyksille. Venttiiliä käytetään erityisesti pölynkeräysjärjestelmissä ja suodattimissa, ja sitä voidaan käyttää sekä likaisella että puhtaalla puolella.

Sertifikaatit; EN16447, EN15089, NFPA69.

Osastot: , Avainsana tuotteelle

Kuvaus

Tekniset tiedot:

RUNKO
  • muotoilu on suunniteltu itsestään puhdistuvaksi; sisääntulopuoli aerodynaaminen muotoilu,
    ulosmenopuoli vaakasuora ulosmeno
  • vahva runko: täysin hitsattu automatisoitu valmistus
  • koot: 160 mm … 1320 mm / 6”… 52”
  • helppo käyttää lukitusmekanismia
  • standardi maalattu teräs, optiona ruostumaton tai haponkestävä teräs, galvanoitu teräs
  • väreinä sininen ja punainen, optiona muut värit saatavana
TIIVISTE
  • EPDM -10 °C … +70 °C
  • optiona silikoni FDA 180 °C
PROSESSITIEDOT
  • virtausnopeus: 15 m/s … 35 m/s
  • painehäviö: alhainen painehäviö saadaan pyöreän, kaarevan läpän sekä vaakasuoran ulosmenopuolen ansiosta
ANTURI
  • induktiivinen lähestymiskytkin joka antaa sähköisen viestin räjähdyksen sattuessa
  • optiona kapasitiivinen anturi joka kertoo pölyn kerääntymisestä
LÄPPÄ
  • pyöreä ja kaareva läppä,
  • 100 % ruostumaton teräs 304L
  • rungon ulkopuolella visuaalinen ilmaisin läpän asennosta
VÄLIAINE
  • kaikenlainen pöly
  • Kst 50 … 250 bar m/s
  • Pmax < 10 bar



VENTTIILIN LÄPÄN ASENNOT
2 mahdollista asentoa prosessin aikana:

Läppä pysyy auki virtauksen johdosta.

Läppä lukitaan auki.
Tällöin sitä on mahdollista käyttää myös suodattimen puhtaalla puolella.
PÖLYRÄJÄHDYS
Räjähdyksestä aiheutuva paine aalto joka aina edeltää liekkiä sulkee läpän. Läppä lukkiutuu kiinni kunnes se manuaalisesti avataan.

Janna Pohtala

janna@saato.fi
tel. +358 9 7597 8513
mob. +358 45 310 4114





Käyttökohteet

  • esim. pölynkeräysjärjestelmät, suodattimet, syklonit
